製品ラインナップ
温度環境試験装置
- 超高速 温度環境試験装置 サーモストリーム
ジェットエアーでスポット的に対象物を加熱冷却致します。エアーの温度遷移は-55℃⇒+125℃の範囲で15秒以下。半導体ICや光トランシーバーの温度特性試験に最適です。温度範囲：-90℃～300℃
- 恒温槽
サイズ、温度変化時間、アクセスポート位置等お客様のご要望に応じ1台からカスタム製作いたします。温度範囲: -195℃～500℃
- ホット・コールドプレート
発熱量700W以上の対象物でも温度コントロール可能です。熱サイクル試験・熱熱衝撃試験のスループット確保に最適です。温度範囲: -185℃～250℃
- 接触型温度環境試験装置 サーモスポット
温度を任意に設定できる金属片を試験品に直接接触させて、試験品の温度をコントロールします。卓上に設置可能。 温度範囲：-65℃～175℃
- 液体・エアープロセスチラー
冷却を必要とするプロセス装置と組み合わせ温度コントロール。
温度範囲:-110℃～300℃
超高速温度環境試験機 サーモストリーム
-90℃～300℃のジェットエアーを噴射し、局所的に・素早く温度環境を作成します。エアーの温度遷移にかかる時間は-55℃⇒+125℃の範囲で15秒以下。従来の恒温槽などでの試験に比べ、大幅に試験時間を短縮可能です。持ち運び可能な装置なので、試験のセットアップも簡単です。エアーで温度ストレスを与えるので、数センチ角程度の試験品であれば、形状・周辺治具の形は問いません。
アプリケーション
小型の電子部品、材料などの温度特性試験、不良解析、品質保証試験に。
装置モデル
- ATS-750 -90~300℃まで出力可能な最上位モデル。
- ATS-710 タッチパネルで操作可能な標準モデル。 -80℃~225℃出力可能。
- ATS-545 廉価版タイプの売れ筋モデル。 -80℃~225℃出力可能。
- ATS-535 入力エアー不要、コンプレッサ内蔵モデル。
- ECO-710 20A電源で稼働する省エネモデル。新型コンプレッサ搭載で低ノイズレベル。
その他にもいくつか機種を用意しております。詳細はお問い合わせください。
KEYSIGHT 社製パワーデバイス・アナライザB1506Aの正式オプションに採用されています
サーモストリームはKEYSIGHT TECHNOLOGIES社のパワーデバイスアナライザB1506Aの正式オプションに採用されています。B1506A/1505とサーモストリームの組み合わせは、従来のパワーデバイス温度特性試験のケーブル長による発振のリスクを最小限に抑えます。
また、高圧・高電圧の印加部分を完全に覆い、低温結露等ユーザーの安全性を考慮した設計で、自動で温特変化させながら電気特性を計測する、ストレスフリーな作業性を実現します。

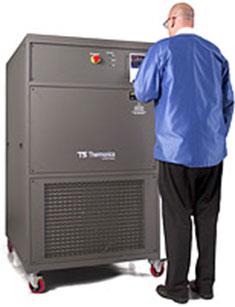

プロセスチラー
Thermonics®は、冷却を必要とするプロセス用に液冷チラーを設計しています。水冷式、空冷式のチラーの両方を取り扱っており、様々な熱媒体を正確に温度制御可能です。
- 温度範囲：-110〜300℃
- 冷却能力： ～50kW
- 空気または水冷式のコンデンサ
- アプリケーションに合わせたポンプ・プロセス流体
アプリケーション
化学、エネルギー、半導体、航空宇宙、防衛、自動車、その他
ホット・コールドプレート
- 温度範囲: －185℃～+250℃
- 冷凍方式: クライオジェニックタイプ 或いはメカニカルタイプ
- サイズ: 45.2cm2～700cm2 (標準) 、その他サイズは別途ご相談
温度範囲、プレートサイズ等ご要望に応じて1台からカスタム製作致します。
ホット・コールドプレートは、正確にコンポーネントを高温、低温コントロールできるアルミニウムプレートを用いています。ホット・コールドプレートは、表面の平坦性、熱伝導性、温度分布が良く最適な温度試験を提供します。
特長
- 素早い温度変化
- 高発熱コンポーネント温度コントロール可能
- フットプリント小
- 外部機器との接続簡単
- エネルギー効率良
装置仕様
- クライオジェニックタイプ ホット・コールドプレート
L-N2 (或いはL-CO2) 、ヒーターにて温度コントロールします。
- メカニカルタイプ ホット・コールドプレートプレート
冷凍機、ヒーターにて温度コントールを行います。
L-CO2或いはL-N2のご用意困難の場合や、クリーンルームで使用、長期ランニング試験時の使用に最適です。
- ※ご希望に応じて高ワット数ヒーターを用意し、素早い高温コントロールを行うこともできます。
- ※L-N2 (或いはL-CO2) と冷凍機の併用タイプも取り扱っております。
| クライオジェニックタイプ | メカニカルタイプ | |||
|---|---|---|---|---|
| 低温コントロール | L-CO2 | L-N2 | シングルステージ | デュアルステージ |
| 温度範囲 | －60℃～+250℃ | －185℃～+250℃ | －35℃～+200℃ | －65℃～+200℃ |
結露対策用ドライボックスも取り扱っております。
KEYSIGHT TECHNOLOGIES社 パワーデバイスアナライザB1506A専用 温度プレー ト
KEYSIGHT TECHNOLOGIES社のパワーデバイスアナライザB1506A専用に設計されたプレートです。
B1506Aと併用して常温～+250℃(※)の温度特性評価を実現いたします。
本装置はB1506Aのテストフィクスチャに収納可能なため、ケーブル長による発振のリスクを最小限に抑え、また高温・高電圧時の試験も安全に行う事が出来ます。
- ※プレート表面温度
接触型温度環境試験装置 サーモスポット
-65℃から175℃まで温調可能な金属片（サーモブリッジ）を直接接触させる事で、デバイスを加熱・冷却いたします。小型で卓上にも設置可能で、手軽に温度試験環境を作成できます。
アプリケーション
半導体IC、センサー、光トランシーバーなど小型の電子部品、材料などの温度特性試験、不良解析、品質保証試験に。
サーモブリッジ
加熱冷却部であるサーモブリッジのサイズはカスタム可能です。
装置モデル
インテストサーマルソリューションズ社は1970年に米国で設立された温度環境試験機のトップシェアメーカーです。これまでにない斬新なアイデアでユニークな温度環境試験機を展開しております。超高速温度環境試験装置サーモストリームは世界各国で10,000台以上の納入実績を誇る人気製品です。
